Провода самонесущие изолированные (ГОСТ Р 52373-2005)

СИП-4

Самонесущие изолированные провода без несущего элемента

ГОСТ Р 52373 - 2005

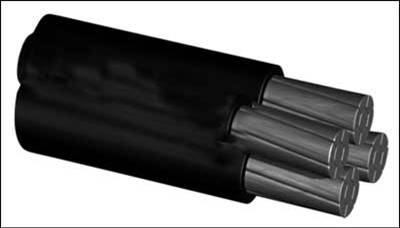

Конструкция:

1. Токопроводящая жила – алюминиевая многопроволочная, круглой формы, уплотнённая сечением 16-150 мм2

2. Изоляция - из композиции светостабилизированного сшитого ПЭ.

3. Скрутка – изолированные жилы скручены между собой. Направление скрутки – правое. Шаг скрутки не более 450 мм.

Область применения:

Для применения в воздушных силовых линиях и осветительных сетях на переменное напряжение до 0,6/1,0 кВ номинальной частотой 50 Гц , в районах с умеренным, холодным и тропическим климатом, в атмосфере воздуха типов II (промышленная) и III (морская) по ГОСТ 15150-69, в том числе на побережьях морей, солёных озёр, в промышленных районах и районах засолённых песков.

Основные технические и эксплуатационные характеристики:

Номинальное напряжение 0,6/1,0 кВ
Температура окружающей среды при эксплуатации провода от -50С до +50С
Относительная влажность воздуха (при температуре до +35С) 98%
Минимальная температура прокладки провода без предварительного подогрева -20С
Предельно допустимая рабочая температура жил +90С
Предельно допустимая температура нагрева жил в аварийном режиме (или режиме перегрузки) +130С
Максимальная температура нагрева жил при коротком замыкании +250С
Минимально допустимый радиус изгиба при прокладке 7,5 диам.провода
Срок службы не менее 40 лет
Гарантийный срок эксплуатации провода 3 года

Материалы, применяемые при производстве:

Катанка алюминиевая ГОСТ 13843-78
Проволока алюминиевая круглая марки АВЛ ТУ 16-705.472-87
Композиция из светостабилизированного силанольносшиваемого по нормативной документации
полиэтилена марок LE 4421/LE 4472 и LE 4423/LE 4472 фирмы BOREALIS

Допустимые токовые нагрузки проводов, рассчитанные при температуре окружающей среды +25С, скорости ветра 0,6 м/с и интенсивности солнечной радиации 1000Вт/м2, и допустимый ток односекундного короткого замыкания должны соответствовать указанным в таблице:

Номинальное сечение основных жил, мм2 Допустимый ток нагрузки, А, не более Допустимый ток односекундного короткого замыкания, кА, не более 16 100 1,5 25 130 2,3 35 160 3,2 50 195 4,6 70 240 6,5 95 300 8,8 120 340 10,9 150 380 13,2

Табличные данные:

Число жил и сечение, мм2 Наружный диаметр провода, мм Расчётная масса провода, кг/км 1х25 8,7 98 2х16 15 134 2х25 18 199 2х35 20 262 2х50 23 365 2х70 27 505 2х95 31 667 2х120 34 836 2х150 36 998 3х16 16 201 3х25 19 299 3х35 22 393 3х50 25 548 3х70 29 757 3х95 34 1001 3х120 36 1254 3х150 39 1497 4х16 18 268 4х25 23 398 4х35 24 525 4х50 29 730 4х70 32 1010 4х95 38 1334 4х120 41 1672 4х150 43 1996
